Jak probíhá digitalizace výkresů

Digitalizace výkresů převádí papírové plány, naskenovanou dokumentaci a fotografie výkresů do přesné editovatelné digitální podoby. Výsledné CAD soubory slouží pro rekonstrukce, projektovou dokumentaci, úřední podání i další práci stavebních firem a projektantů. V tomto průvodci najdete přesný postup, přehled výstupů a odpovědi na nejčastější dotazy.

převádíme papírové výkresy, skeny i fotografie do CAD formátu
pracujeme v AutoCADu a ArchiCADu podle vašich požadavků
výstupy dodáváme včetně tiskových PDF připravených k úřednímu podání

Postup práce

01
Zadání a kontrola podkladů
Projdeme s vámi účel digitalizace, požadovaný formát a úroveň detailu. Potřebujeme dostupnou dokumentaci – může jít o papírové výkresy, kvalitní skeny, fotografie plánů nebo zastaralé CAD soubory. Čím čitelnější podklady dodáte, tím přesnější bude výsledek.
02
Cenová nabídka a termín
Podle stavu podkladů, počtu výkresů a požadovaného rozsahu oprav připravíme pevnou cenovou nabídku s termínem. Předem upřesníme, zda potřebujete pouze převod do digitální podoby, nebo i doplnění chybějících rozměrů a informací.
03
Převod do CADu
Výkres překreslíme do vektorové podoby v AutoCADu nebo ArchiCADu. Zachováme měřítko, kóty, popisky, šrafy, technické symboly a vrstevní strukturu podle zvyklostí vaší kanceláře nebo projektové dokumentace.
04
Kontrola měřítka a úplnosti
Zkontrolujeme geometrii, rozměry a správnost převodu. U nekvalitních podkladů doplníme chybějící údaje po domluvě s vámi, aby byl výsledek použitelný pro další projektovou práci, rekonstrukci nebo úřední podání.
05
Finalizace a tiskový výstup
Nastavíme formáty výkresů, výřezy, razítka a tisková PDF. Připravíme soubory pro elektronickou komunikaci i pro tisk ve zvoleném formátu papíru, včetně verzí vhodných pro úřady a stavební firmy.
06
Předání a archivace
Předáme finální CAD soubory, tisková PDF a případně tištěné výkresy. Digitalizovaná dokumentace je připravena k dalším úpravám, bezpečné archivaci a rychlé aktualizaci při změnách projektu.

Výsledky, které dostanete

Editovatelné CAD výkresy

Přesné vektorové výkresy v AutoCADu (DWG, DXF) nebo ArchiCADu (PLN) s dodržením měřítka, kót a vrstevní struktury, připravené k dalším úpravám.

Digitalizace papírových plánů

Převod naskenovaných nebo vyfocených papírových výkresů do upravitelné digitální podoby vhodné pro projektovou práci a archivaci.

Tisková PDF

Graficky upravené PDF ve formátu připraveném pro tisk, elektronickou distribuci a úřední podání.

Doplnění a oprava dokumentace

Úprava starých nebo neúplných výkresů – doplnění chybějících rozměrů, řezů, pohledů a technických popisků pro další zpracování.

Dobré vědět

Kvalita digitalizace přímo závisí na kvalitě dodaných podkladů – čitelný sken nebo původní CAD soubor výrazně urychlí práci.
Cena se odvíjí od počtu výkresů, jejich složitosti a míry oprav, které je třeba provést.
Digitalizace nenahrazuje autorizovanou projektovou dokumentaci, ale výrazně usnadňuje její další zpracování a aktualizaci.

Časté dotazy

Jak dlouho trvá digitalizace výkresů?

Jednoduchý výkres zpracujeme během několika pracovních dnů, rozsáhlejší sady výkresů řešíme v řádu týdnů. Přesný termín potvrdíme v cenové nabídce.

Jaké podklady k digitalizaci potřebujete?

Nejlépe kvalitní skeny papírových výkresů, fotografie plánů, PDF nebo zastaralé CAD soubory. Umíme pracovat i s ručními náčrtky, pokud obsahují dostatek rozměrů a informací.

V jakých programech výkresy zpracováváte?

Hlavně v AutoCADu a ArchiCADu. Výstupy dodáváme v původním formátu nebo podle vašich požadavků, včetně tiskových PDF.

Můžete opravit nebo doplnit staré výkresy?

Ano. Kromě převodu do digitální podoby doplníme chybějící kóty, řezy, pohledy a technické popisky, pokud máme k dispozici dostatek informací.

Kolik stojí digitalizace výkresů?

Cena se stanovuje individuálně podle počtu a složitosti výkresů a stavu podkladů. Po zaslání dokumentace připravíme nezávaznou cenovou nabídku s pevnou cenou a termínem.

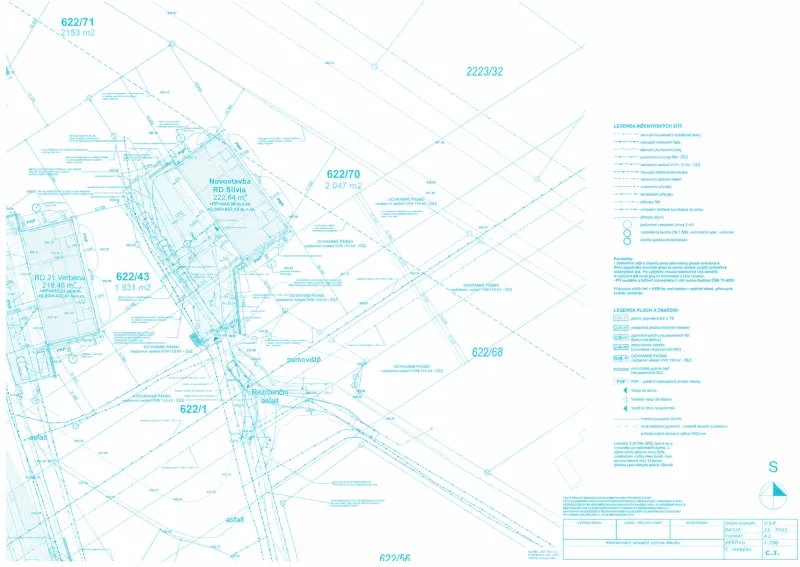

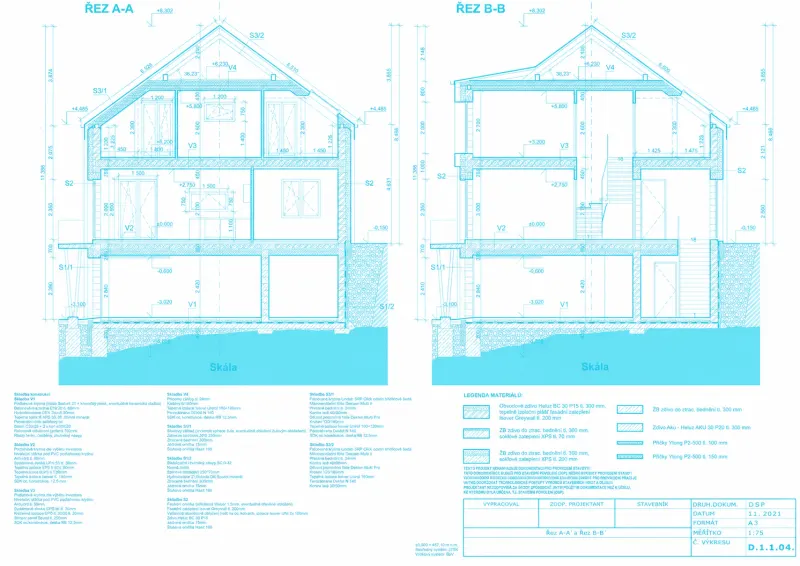

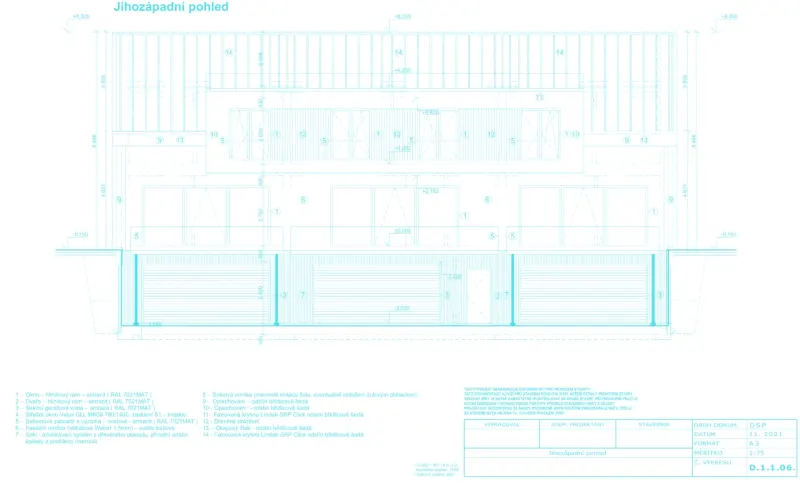

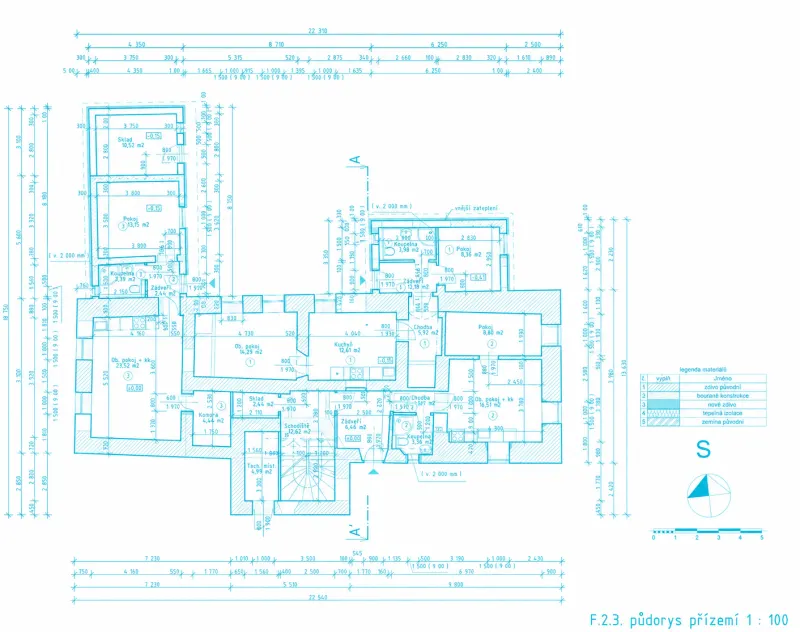

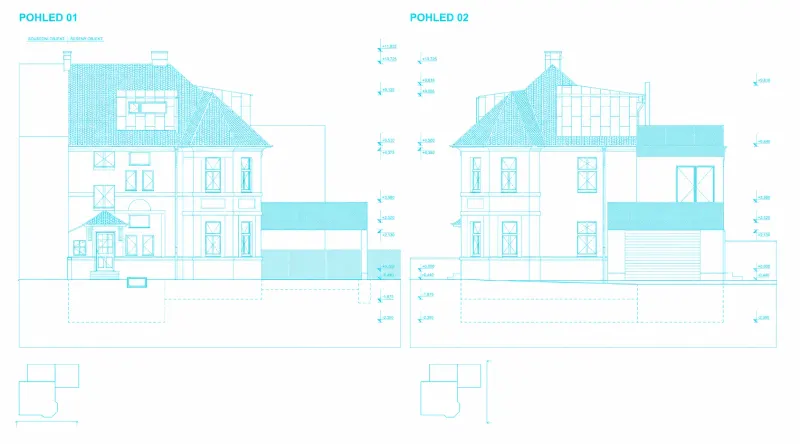

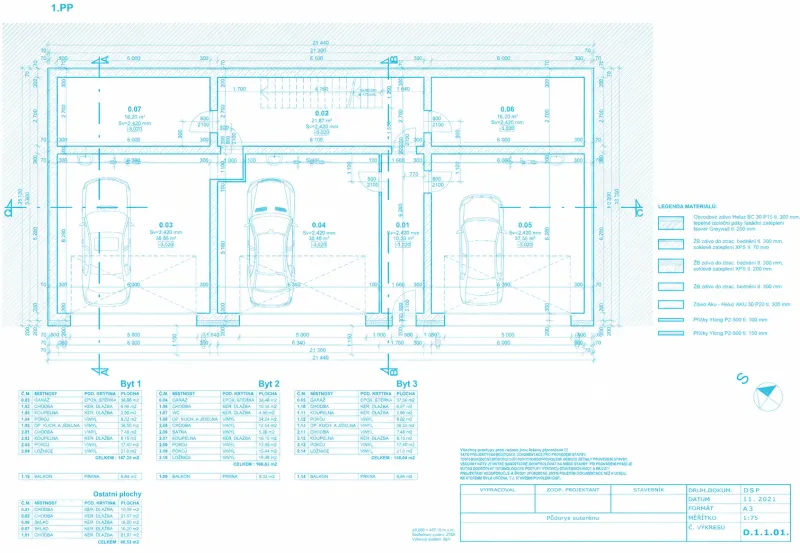

Ukázky digitalizace výkresů

Vybrané příklady převedení papírových a naskenovaných výkresů do přesné digitální podoby. Každá ukázka obsahuje popis a odkaz na příslušnou kategorii referencí.
